Druk 3D w rolnictwie pozwala wykonywać dopasowane części do maszyn i odtwarzać zużyte elementy. W AT3D przygotowaliśmy gumowe palce ochronne do kombajnu ziemniaczanego AVR Puma+. To elastyczny zamiennik przeznaczony do pracy przy przenośniku elewatora.
Przygotowany zamiennik ma wymiary zewnętrzne 207 × 45 × 19 mm. Jest przeznaczony do wymiany zużytych lub uszkodzonych elementów przy bocznej krawędzi przenośnika elewatora, po porównaniu części i jej mocowania z daną maszyną. Poniżej pokazujemy naszą realizację i wyjaśniamy, kiedy drukowanie części do maszyn rolniczych może być dobrym rozwiązaniem.
Do czego można wykorzystać druk 3D w gospodarstwie?
W maszynach rolniczych pracuje wiele niewielkich elementów z tworzyw. Ich zadaniem bywa prowadzenie materiału, osłanianie krawędzi, mocowanie przewodów lub utrzymywanie części w określonej pozycji. Nawet drobny detal musi mieć właściwy kształt, żeby pasował do miejsca montażu.
Druk 3D na zamówienie sprawdza się szczególnie przy pojedynczych częściach i seriach, dla których przygotowanie formy nie byłoby uzasadnione. Pozwala też wrócić do modelu cyfrowego i zmienić wybrany wymiar przed wykonaniem kolejnej wersji.
- Odtwarzanie części z tworzyw: elementów, które można zmierzyć i opracować na podstawie zachowanego wzoru.
- Elastyczne osłony i odbojniki: detali, które powinny uginać się pod naciskiem.
- Uchwyty, zaślepki i prowadnice: części dopasowanych do konkretnego miejsca w maszynie lub wyposażenia gospodarstwa.
- Prototypy i przymiarki: modeli pozwalających sprawdzić geometrię i mocowanie przed zamówieniem większej liczby sztuk.
Przy każdej takiej realizacji zaczynamy od zastosowania części. O wyborze materiału decydują między innymi obciążenia, potrzebna elastyczność, temperatura i warunki otoczenia.
Nasza realizacja: gumowe palce ochronne do kombajnu AVR Puma+

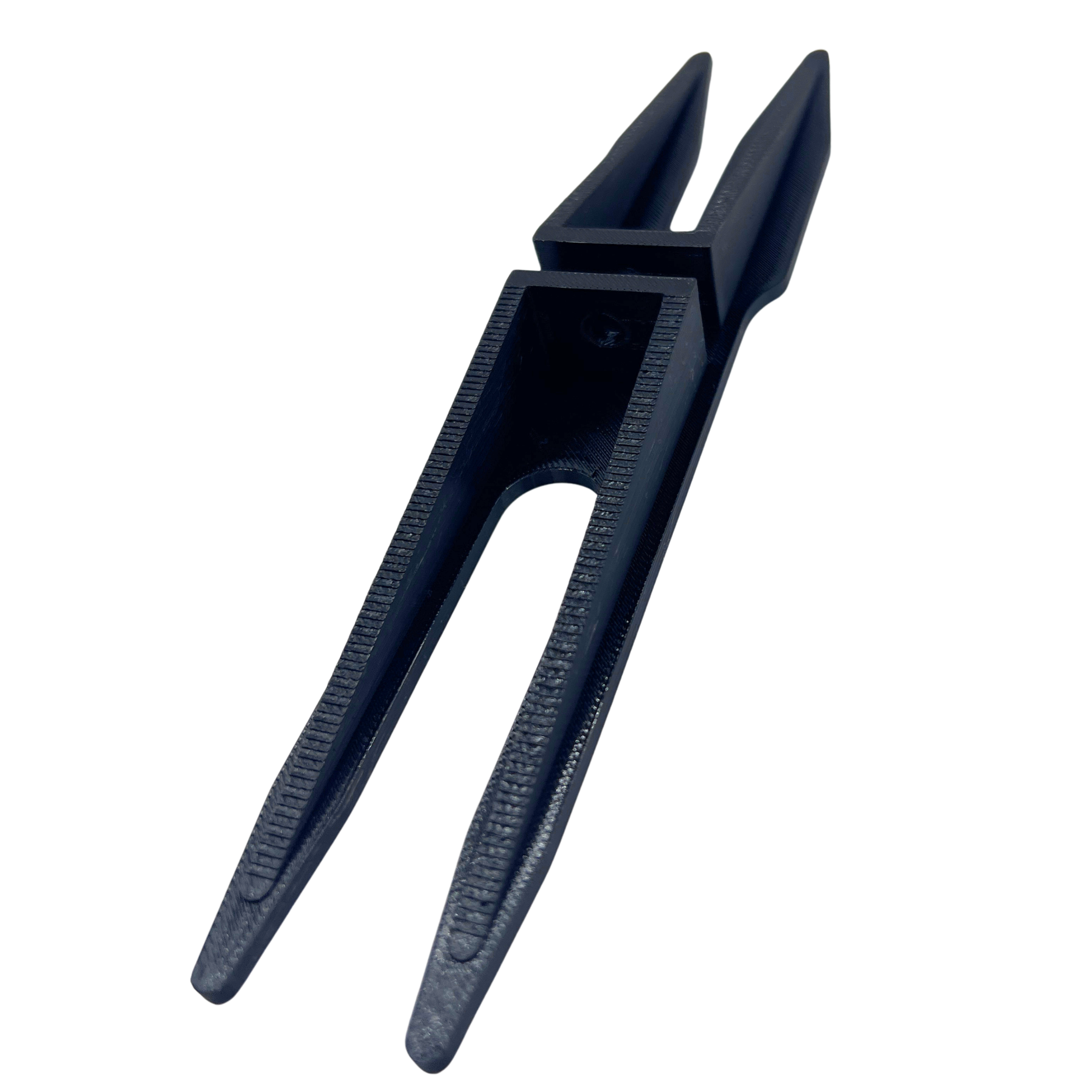

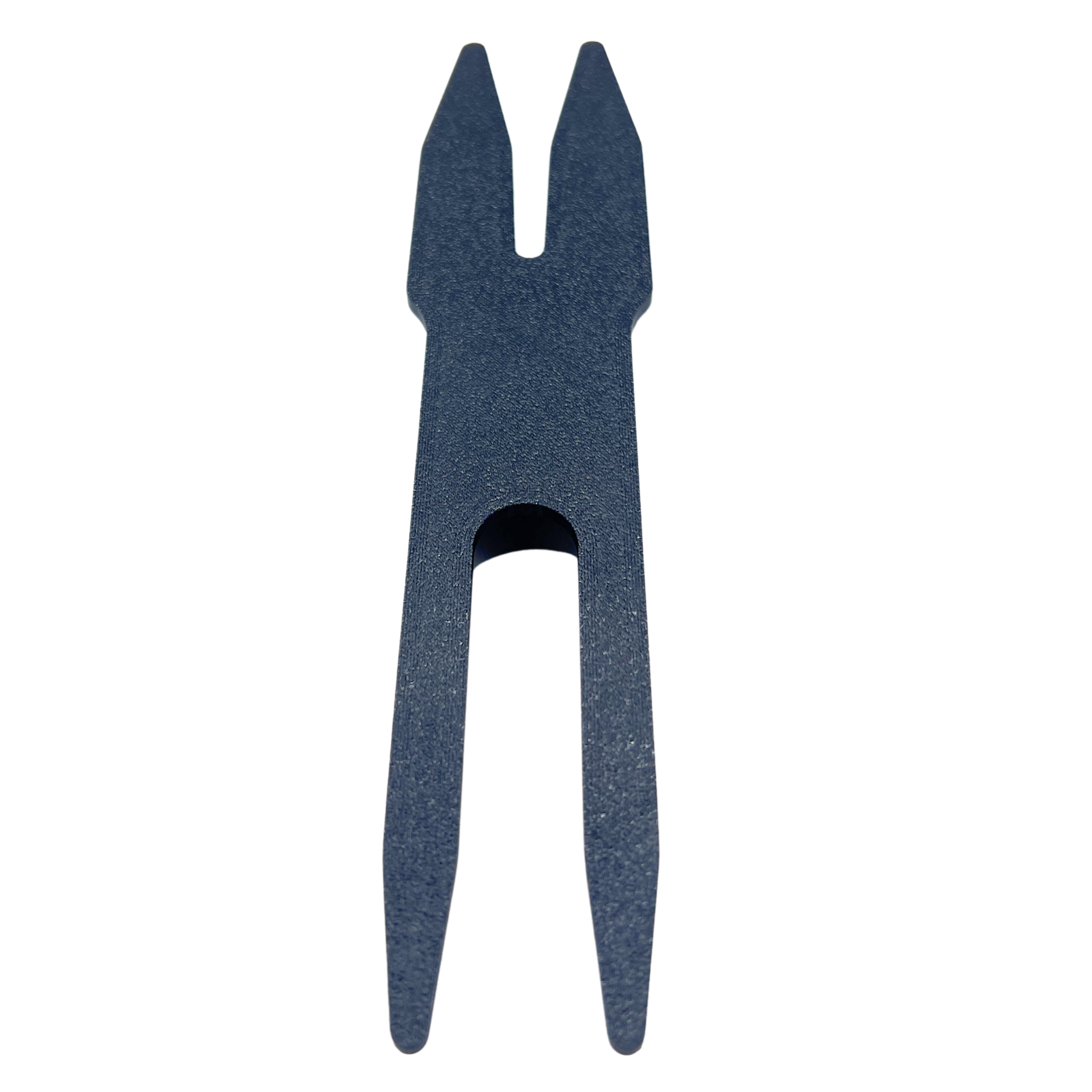

Ostatnio pracowaliśmy nad zamiennikiem palców ochronnych do kombajnu ziemniaczanego AVR Puma+ 4×75. Punktem odniesienia był oryginalny element. Na jego podstawie odwzorowaliśmy kształt części z wydłużonymi palcami oraz profilowaną podstawą.

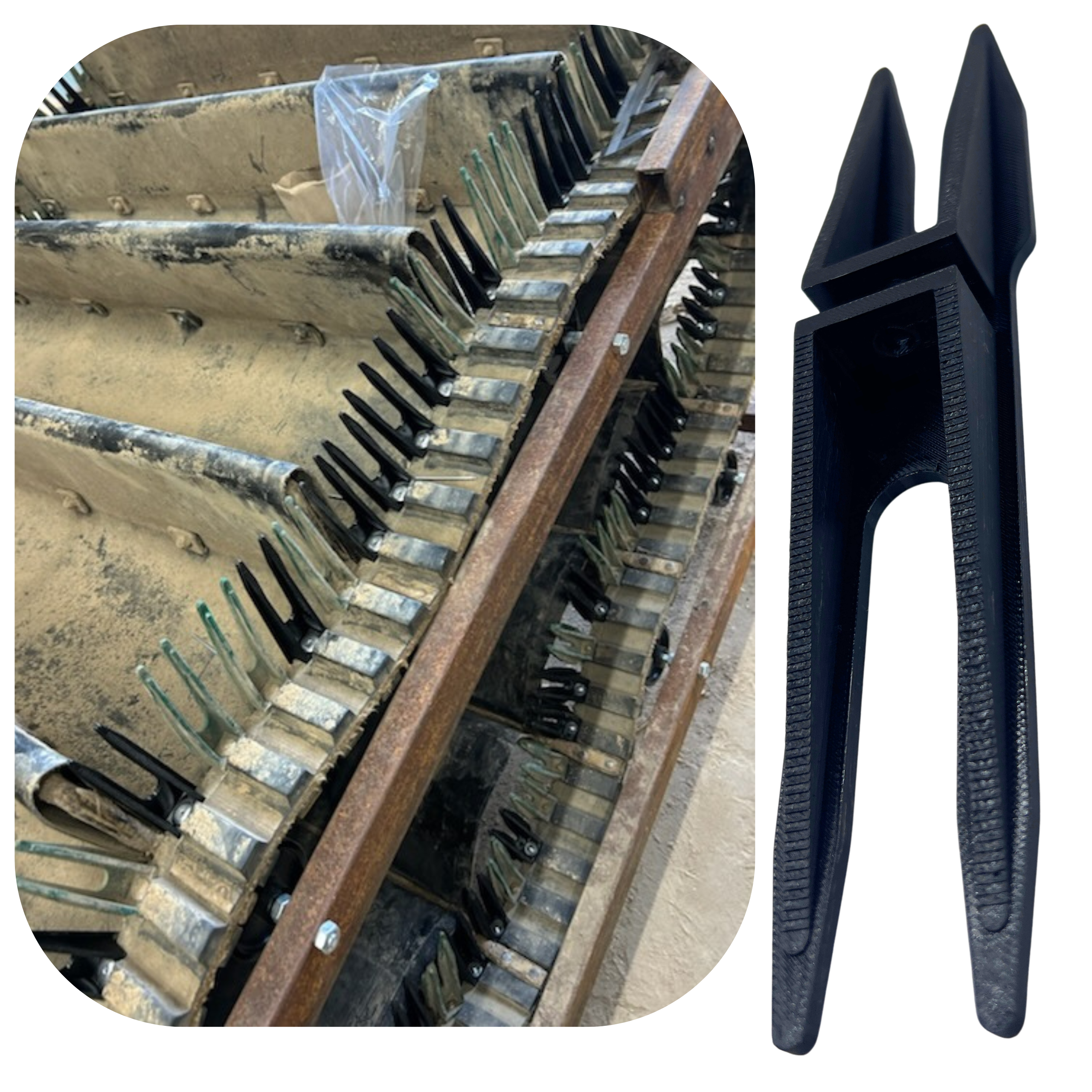

Element jest przeznaczony do pracy przy bocznej krawędzi przenośnika elewatora. Palce pomagają prowadzić ziemniaki w obrębie taśmy i ograniczać ich kontakt z odsłoniętymi elementami konstrukcji. Dlatego w tym projekcie potrzebna była konstrukcja łącząca wytrzymałość z możliwością ugięcia pod naciskiem.
Najważniejsze informacje o wykonanej części
| Element | Elastyczne palce ochronne, nazywane również pazurami |
|---|---|
| Zastosowanie projektu | Kombajn ziemniaczany AVR Puma+ 4×75, po porównaniu części i mocowania |
| Miejsce pracy | Boczna krawędź przenośnika elewatora |
| Materiał | Elastyczny materiał o właściwościach gumopodobnych (TPU) |
| Wymiary zewnętrzne | 207 × 45 × 19 mm |
| Kolor | Czarny |
| Rodzaj produktu | Zamiennik odwzorowany na podstawie oryginalnego elementu, nie jest oryginalną częścią marki AVR |
Sama nazwa modelu kombajnu nie zastępuje porównania części. Przed zamówieniem warto sprawdzić wymiary, kształt podstawy i sposób mocowania. Zdjęcie zużytego elementu oraz jego miejsca pracy pomaga nam ocenić, czy przygotowany wariant odpowiada danemu zastosowaniu.
Dlaczego gumowe palce powinny być elastyczne?
Palce ochronne powinny uginać się pod naciskiem. Ma to znaczenie w miejscu, w którym współpracują z przemieszczającymi się ziemniakami. Dlatego do ich wykonania zastosowaliśmy TPU, czyli elastyczny materiał do druku 3D o właściwościach podobnych do gumy.
Na zachowanie części wpływają także kształt wydłużonych palców, profil podstawy i sposób wykonania. Dobieramy je do zastosowania elementu w maszynie.
Trwałość gumowych palców zależy od obciążeń, sposobu użytkowania i warunków pracy. Przy kolejnych projektach dobieramy odpowiednią elastyczność materiału do zadania części. Więcej informacji znajdziesz w poradniku jaki materiał do druku 3D wybrać.
Od zużytej części do wydruku 3D na zamówienie
Nie musisz mieć gotowego pliku 3D, aby zapytać o wykonanie zamiennika. W wielu projektach punktem wyjścia jest część, która pozostała w maszynie, jej zdjęcia i podstawowe wymiary. Potrzebujemy też wiedzieć, jak pracuje i z czym się styka.
- Przekazujesz wzór lub dokumentację. Przydadzą się zdjęcia z kilku stron, wymiary oraz opis zastosowania.
- Ustalamy geometrię i mocowanie. Sprawdzamy cechy istotne dla dopasowania części do maszyny.
- Dobieramy tworzywo. Uwzględniamy potrzebną elastyczność, obciążenia i środowisko pracy.
- Ustalamy potrzebę prototypu. Przy nowej geometrii przymiarka pozwala ocenić dopasowanie przed wykonaniem serii.
- Przygotowujemy wycenę i realizację. Liczba sztuk oraz wymagania projektu wpływają na cenę i termin.
Jeśli masz już model, możesz skorzystać z kalkulatora druku 3D na zamówienie. Przy nietypowych częściach rolniczych warto dołączyć również zdjęcie miejsca montażu i krótki opis pracy elementu.
Jedna część, komplet do maszyny czy zamówienie hurtowe?
W AT3D realizujemy zamówienia od pojedynczych sztuk po serie. Dla gospodarstwa może to oznaczać wykonanie jednej części do przymiarki, a następnie zamówienie potrzebnego kompletu. Model cyfrowy ułatwia przygotowanie kolejnych wydruków o ustalonej geometrii.
Przy zamówieniach powyżej 50 sztuk prosimy o kontakt w celu uzyskania indywidualnej wyceny. Cena hurtowa może znacząco różnić się od ceny detalicznej lub orientacyjnej wyceny w kalkulatorze. Zależy od zamawianej ilości i szczegółów wykonania.
Druk 3D dla rolnictwa z Zamościa, wysyłka w całej Polsce
Nasza pracownia mieści się w Zamościu przy ul. Dzieci Zamojszczyzny 15. Dysponujemy około 40 drukarkami Bambu Lab, Snapmaker i Anycubic. Przyjmujemy zlecenia od klientów z całej Polski i wysyłamy gotowe wydruki do gospodarstw oraz firm.
Projekt palców do AVR Puma+ pokazuje jedno z praktycznych zastosowań naszej pracowni: wykonanie konkretnego detalu z materiału dobranego do jego zadania. Możesz poznać nas bliżej na stronie o firmie AT3D lub opisać część, której potrzebujesz.
Najczęstsze pytania o druk 3D części rolniczych
Tak, zachowana część może być podstawą do opracowania modelu. Potrzebne są wymiary, zdjęcia i opis zastosowania. Możliwość wykonania oraz dobór materiału oceniamy indywidualnie.
Gumowe palce wykonaliśmy z czarnego, elastycznego materiału TPU o właściwościach gumopodobnych. Jego wymiary zewnętrzne wynoszą 207 × 45 × 19 mm.
To produkt zamienny AT3D, nie jest oryginalną częścią marki AVR. Projekt dotyczy zastosowania w AVR Puma+ 4×75. Przed zamówieniem trzeba porównać część, wymiary i mocowanie z daną maszyną.
Tak. Przy zamówieniach powyżej 50 sztuk prosimy o kontakt po indywidualną wycenę. Cena hurtowa może znacząco różnić się od detalicznej w zależności od ilości i szczegółów wykonania.
Tak. Pracownia AT3D znajduje się w Zamościu i realizuje zamówienia z wysyłką na terenie całej Polski. Szczegóły części i wyceny można ustalić mailowo lub telefonicznie.
Potrzebujesz części do maszyny rolniczej?
Prześlij zdjęcia, wymiary, opis zastosowania i liczbę potrzebnych sztuk. Sprawdzimy możliwość wykonania części w naszej pracowni.
Zapytaj o wydruk 3D →Informacje o realizacji i materiale
Opis projektu i parametry zamiennika: AT3D. Zdjęcia pochodzą z materiałów przekazanych do tej realizacji. Informacje o elastyczności tworzywa można porównać z opisem przykładowego filamentu TPU producenta Bambu Lab. Karta producenta dotyczy wskazanego filamentu, a tworzywo do każdej realizacji dobieramy osobno.
